КАМЕРЫ КСО-393 У3

Общие сведения

Камеры сборные одностороннего обслуживания серии КСО-393 и шинные мосты к ним предназначены для комплектации распределительных устройств напряжением 6 или 10 кВ переменного тока частотой 50 Гц с изолированной нейтралью.

Структура условного обозначения

камер КСО с выключателем нагрузки ВНПР или разъединителем РРЗ КСО393-ХХ-ХХ-Х У3:
КСО - камера сборная одностороннего обслуживания
3 - модификация;
93 - год разработки;
ХХ - номер схемы первичных соединений
ХХ - номинальное напряжение, кВ (6; 10);
Х - номинальный рабочий ток главной цепи, А:
при Uном = 6 и 10 кВ соответственно:
1 - 31,5 и 31,5; 2 - 50 и 40;
3 - 80 и 63; 4 - 100 и 80;
5 - 125 и 100; 6 - 630 и 630;
У3 - климатическое исполнение и категория размещения по ГОСТ
15150-69. камер КСО-393 с вакуумными выключателями КСО393-Х-10-6 У3:
КСО - камера сборная одностороннего обслуживания;
3 - модификация;
93 - год разработки;
Х - номер схемы первичных соединений;
10 - номинальное напряжение, кВ;
6 - номинальный рабочий ток главной цепи, А (6-630);
У3 - климатическое исполнение и категория размещения по ГОСТ
15150-69. шинных мостов ШМ-Х-Х У3:
ШМ - шинный мост;
Х - Р - наличие разъединителей, без буквы - разъединители
отсутствуют;
Х - расстояние между камерами, мм: 1 - 2 000, 2 - 2 500,
3 - 3 000;
У3 - климатическое исполнение и категория размещения по ГОСТ
15150-69.

Высота над уровнем моря не более 1 000 м. Температура окружающего воздуха от минус 25 до 40°С. Относительная влажность воздуха не более 80% при температуре 20°С. Окружающая среда невзрывоопасная, не содержащая агрессивных газов и паров, а также производственной пыли в количестве, разрушающем металл или изоляцию камер и мостов. Камеры КСО-393 соответствуют ТУ У 36.218-94, ГОСТ 14694-76. Конструкции камер КСО и шинных мостов соответствуют требованиям техники безопасности по ГОСТ 12.2.007.0-75, ГОСТ 12.2.007.4-75, ГОСТ 12.2.007.4-75. ТУ У 36.218-94;ГОСТ 14694-76

Номинальное напряжение, кВ - 6; 10 Наибольшее рабочее напряжение, В - 7,2; 12 Род тока - Переменный Частота тока, Гц - 50 Номинальный ток главных цепей, А - 630 Номинальный ток плавкой вставки предохранителей, А: для 6 кВ - 31,5; 50; 80; 100; 125 для 10 кВ - 31,5; 40; 63; 80; 100 Номинальный ток отключения, А: выключателя нагрузки при соsj=0,7 - 630 вакуумного выключателя - 1 250 Наибольший ток отключения выключателя нагрузки при соsj=0,7, А - 800 Электродинамическая стойкость главных цепей, кА: выключателя нагрузки, разъединителя - 41 вакуумного выключателя - 32 Ток термической стойкости главных цепей в течение 1 с, кА - 16 Номинальное напряжение цепей освещения, В - 36 Уровень изоляции по ГОСТ 1516.1-76 - Нормальная Габаритные размеры камер, мм: ширина - 800; 500 глубина - 1000 высота - 1980; 2550 с шинным мостом Габаритные размеры шинных мостов, мм: типа ШМ: длина - 2550; 3050; 3550 глубина - 855 высота - 500 типа ШМР: длина - 2950; 3450; 3950 глубина - 855 высота - 570 Срок службы камер КСО при условии замены аппаратов, выработавших свой ресурс, - не менее 25 лет. Гарантийный срок - 3 года со дня ввода в эксплуатацию.

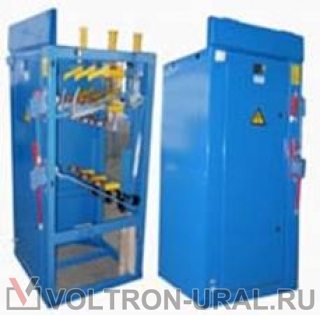

Камеры КСО-393 представляют собой сварную конструкцию. Внутри камеры размещена аппаратура главных цепей: выключатели нагрузки типа ВНПР10/630 (камеры по схемам 03, 04, 05, 06, 08, 09, 23, 24), разъединители РРЗ10/630 (камеры по схемам 01, 02, 07, 10, 11, 14, 14Л, 22), разъединители РР10/630 (камеры по схемам 15, 16), выключатели вакуумные типа ВВ/ТЕL-10 (камеры по схемам 03В, 06В, 12В, 13В, 14В). На фасаде расположены приводы ПР-10 управления выключателем нагрузки и разъединителем. Обслуживание камер производится с фасада, для чего имеются двери. На двери предусмотрено закрытое стеклом окно для обзора внутренней зоны. Дверь закрывается замком с ключом. Вверху камеры, по фасаду, имеется открытый короб, в котором прокладываются магистрали вспомогательных цепей. Внутреннее освещение камер осуществляется лампой накаливания, установленной на передней стойке. В камерах КСО и мостах ШМР выполнены следующие блокировки: блокировка, не допускающая включение заземляющих ножей при включенных главных ножах выключателя нагрузки или разъединителя; блокировка, не допускающая включение главных ножей при включенных заземляющих ножах выключателя нагрузки или разъединителя; блокировка, препятствующая открыванию двери камеры при включенных главных ножах разъединителя. Приводы разъединителей имеют устройство для запирания их висячим замком. Заземление сборных шин камер КСО осуществляется заземляющими ножами разъединителей в камерах по схемам 02, 07, 10, 11, 14, 14Л, 06В, 14В и разъединителями камер по схемам 15, 16, а также заземляющими ножами разъединителей моста ШМР. Каждая камера с левой торцевой стороны обшита металлическим листом. Инвентарная перегородка устанавливается в камере и запирается на висячий замок. Расположение камер КСО-393 может быть однорядным и двухрядным.

Для двухрядного распредустройства изготовляются шинные мосты с разъединителями и без них. Проход между рядами камер КСО - 2000, 2500, 3000 мм. Приводы разъединителей мостов ШМР установлены на торцевых панелях, которые служат еще и ограждением сборных шин распредустройства. Шинный мост с разъединителями устанавливается только на крайние камеры распредустройства. В распредустройствах КСО на крайней левой камере предусмотрена установка изоляторов на специальной опоре. Присоединение к внешней сети только кабельное. Камеры КСО собираются в транспортный блок длиной не более 4 м.
