Двухтрансформаторные подстанции 2КТП киоскового типа 100-630 кВа

2КТП ПВ (ПК) 100 – 630(1000) кВА

2КТП ТВ (ТК) 100 – 630(1000) кВА

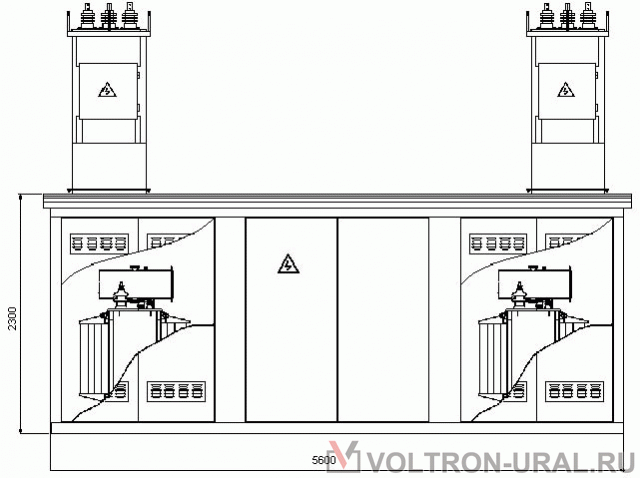

Двухтрансформаторные проходные подстанции изготавливаются одно- и двухлучевыми, размер длины подстанции может меняться от пяти до одиннадцати метров. В РУНН подстанции предусмотрен небольшой коридор обслуживания, РУНН может комплектоваться ЩО в зависимости от комплектации и применяемого оборудования. Изготавливаются с воздушным и с кабельным вводом-выводом или смешенным.

** - Силовой трансформатор в комплекте поставки не предусматривается, поставляется по заказу потребителя. Нормальная работа КТП обеспечивается в следующих условиях:

высота установки над уровнем моря не более 1000 м;

температура окружающего воздуха, соответствующая исполнению У категории размещения I - от минус 40 до плюс 40°С по ГОСТ 15150-69 и ГОСТ 15543. I-89;

окружающая среда – промышленная атмосфера типа П по ГОСТ 15150-69, не взрывоопасная, не содержащая химически активных газов и паров в концентрациях, снижающих параметры КТП в недопустимых пределах;

скорость ветра до 36 м/с (скоростной напор ветра до 800 Па) при отсутствии гололеда;

скорость ветра до 15 м/с (скоростной напор ветра до 146 Па) при гололеде с толщиной льда до 20 мм.  КТП не предназначены для:

• работы в условиях тряски, вибрации и ударов;
• ввода питания со стороны низкого напряжения;
• установки во взрывоопасных и пожароопасных зонах по ПУЭ и специальных средах по ГОСТ 24682-81.

КТП соответствует требованиям пожарной безопасности по ГОСТ12.1.004-91.
Требования безопасности по ГОСТ 12.2.007.0-75 и ГОСТ 12.2.007.4-75.
