Комплектная трансформаторная подстанция киоскового типа

Мощностью от 40 до 63 кВА

Общие сведения

Комплектная трансформаторная подстанция киосковая типа КТП мощностью 25-63 кВА представляет собой одно(двух)трансформаторную подстанцию наружной установки и служит для приема электрической энергии трехфазного переменного тока частотой 50 Гц напряжением 6 или 10 кВ, преобразования ее в электроэнергию напряжением 0,4 кВ и энергоснабжения ею отдельных населенных пунктов и промышленных объектов. Так же данный вид КТП имеет широкое применение в сельской местности, а также для электроснабжения малых предприятий. Преимуществом данной модели является наличие УВН и полностью закрытое исполнение корпуса КТП. Также возможен вариант исполнения с воздушным вводом 6(10) кВ – выводом 0,4 кВ

Расшифровка условного обозначения КТПК
Комплектная трансформаторная подстанция киоскового типа	КТПК
Схема подключения на стороне ВН	Т (тупиковая)
Высоковольтный ввод/Низковольтный вывод: В- воздушный, К- кабельный	В/В, В/К
Мощность силового трансформатора, кВ·А	25-63
Номинальное напряжение трансформатора на стороне ВН, кВ	6/10
Номинальное напряжение трансформатора на стороне НН, кВ	0,4
Климатическое исполнение и категория размещения по ГОСТ 15150-69	У1, ХЛ, УХЛ

Технические характеристики

Наименование параметра	Значение параметра
Тип* и мощность силового трансформатора, кВ·А	ТМ-25, ТМ-40, ТМ-63
Номинальное напряжение (линейное) на стороне высокого напряжения (стороне ВН), кВ	6; 10
Номинальное напряжение на стороне НН, кВ	0,4
Ток электродинамической стойкости на стороне ВН, кА	51
Ток термической стойкости на стороне ВН, кА	20
Количество отходящих линий, не более**	5

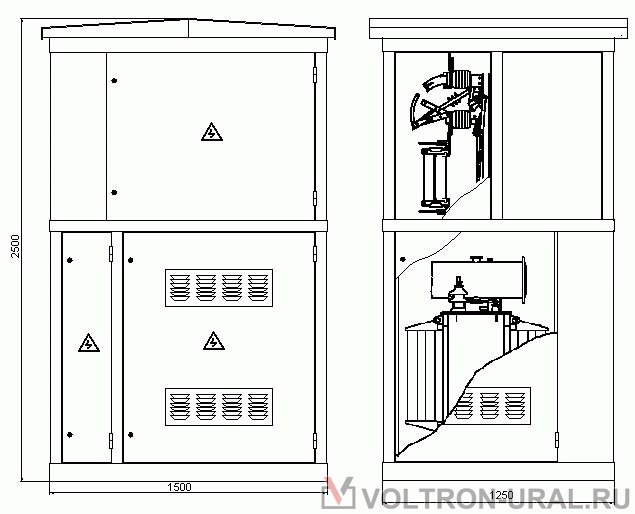

Габаритные размеры, не более, мм	1960х2100х2300
По виду оболочек и степени защиты по ГОСТ 14254-80	IP23
Масса, не более, кг	1000

* - Допускается замена трансформаторов типа ТМ на трансформаторы с аналогичными техническими параметрами типа ТМГ.

** -По заказу потребителя количество отходящих кабельных линий с автоматическими выключателями может быть увеличено до 10.

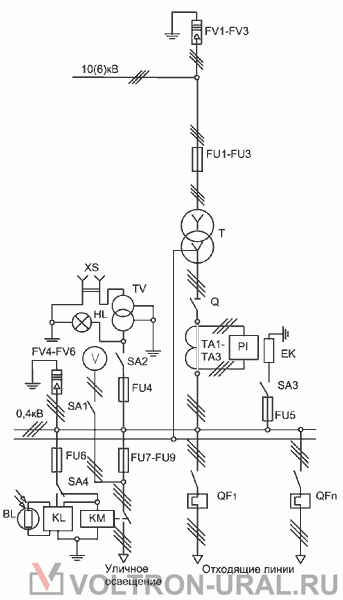

Перечень аппаратуры КТП ТВ

№	Обозначение на схеме	Наименование	Кол-во
1	FV1-FV3	Разрядник вентильный 10(6)кВ*	3
2	FV4-FV6	Разрядник вентильный 0,4кВ*	3
3	FU1-FU3	Предохранитель ПКТ 10(6)кВ	3
4	Q	Разъединитель 0,4 кВ	1
5	FU4-FU6	Предохранитель 10 А	3
6	FU7-FU9	Предохранитель 16 А	3
7	TA1-TA3	Трансформатор тока	3
8	SA1-SA4	Выключатель 380В/16А	2
9	SA2-SA3	Переключатель 380В/10А	2
10	PI	Счетчик активной энергии	1
11	EK	Резистор подогрева 1OOW	2
12	BL, KL	Фотореле	1
13	KM	Пускатель магнитный ПМ	1
14	HL	Патрон потолочный Е27	1
15	V	Вольтметр 0-500В	1
16	XS	Розетка штепсельная 36В	1
17	TV	Трансформатор понижающий 220/36В	1
18	QF1-QFn	Выключатель автоматический (или рубильник с предохранителями)	до 5
19	T	Силовой трансформатор**	1

* - На кабельные подстанции разрядники устанавливаются по заказу потребителя.

** - Силовой трансформатор в комплекте поставки не предусматривается, поставляется по заказу потребителя. Нормальная работа КТП обеспечивается в следующих условиях:

высота установки над уровнем моря не более 1000 м;

температура окружающего воздуха, соответствующая исполнению У категории размещения I - от минус 40 до плюс 40°С по ГОСТ 15150-69 и ГОСТ 15543. I-89;

окружающая среда – промышленная атмосфера типа П по ГОСТ 15150-69, не взрывоопасная, не содержащая химически активных газов и паров в концентрациях, снижающих параметры КТП в недопустимых пределах;

скорость ветра до 36 м/с (скоростной напор ветра до 800 Па) при отсутствии гололеда;

скорость ветра до 15 м/с (скоростной напор ветра до 146 Па) при гололеде с толщиной льда до 20 мм. КТП не предназначены для:

работы в условиях тряски, вибрации и ударов;

ввода питания со стороны низкого напряжения;

установки во взрывоопасных и пожароопасных зонах по ПУЭ и специальных средах по ГОСТ 24682-81.

КТП соответствует требованиям пожарной безопасности по ГОСТ12.1.004-91.

Требования безопасности по ГОСТ 12.2.007.0-75 и ГОСТ 12.2.007.4-75.
