Ящик автоматического включения резерва АВР серии Я8300
Назначение
Ящики с АВР серии Я8300 предназначены для автоматического переключения на резервное питание при исчезновении основного питания цепей управления, освещения и силового электрооборудования.
Описание
При выходе из строя основного ввода, осуществляется автоматическое переключение силовых нагрузок на резервный ввод, а при появлении напряжения на основном вводе происходит автоматический переброс на основной ввод.
Аналогичная работа схемы происходит и при обрыве любой из фаз. Контроль работы схемы происходит и при обрыве любой из фаз.
Контроль ввода осуществляется по контрольным лампам.
Климатические исполнением щитка – УХЛ4 по ГОСТ 15150-69 и
ГОСТ 15543.1-89.
Режим работы - длительный.
Структура условного обозначения
| Я | 8 | 3 | ХХ | - | ХХ | Х | 4 | - | ХХ | - | ХХХХ |
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 |
| 1 | Я | Ящик управления |
| 2 | 8 | Класс НКУ, объединяющий НКУ защиты, ввода, переключения, регулирования и контроля систем постоянного и переменного тока |
| 3 | 3 | Гуппа в данном классе — НКУ ввода и распределения переменного тока с автоматическим включением резерва (АВР). |
| 4 | XX | Порядковый номер в группе |
| 5 | XX | Номинальный ток силовой цепи: 34 – до 25А 36 – до 40А 38 – до 63А 40 – до 100А 42 – до 160А |
| 6 | X | Напряжение силовой цепи: 3 – 220В 50Гц 6 – 380В 50Гц |
| 7 | 4 | Напряжение цепи управления: – 220В 50Гц |
| 8 | ХХ | Степень защиты по ГОСТ14254: 31 - IP 31 54 - IP 54 |
| 8 | УХЛ4 | Климатическое исполнение по ГОСТ15150-69 |
Типоисполнения Я8300

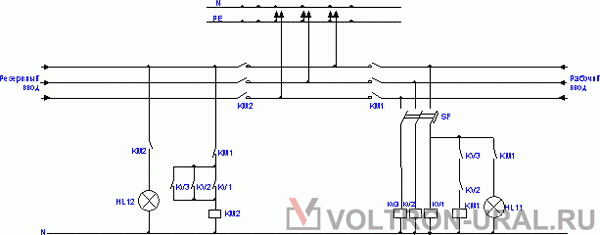

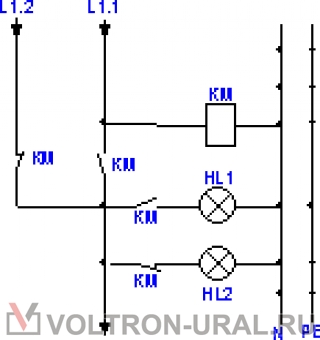

| Тип | Типовой индекс | Артикул | Номинальный ток, А | Схема |
|---|---|---|---|---|
| Я8301- | 3464 | Я8300-01 | 25 |  |
| 3664 | Я8300-02 | 40 | ||
| Я8304- | 3434 | Я8300-03 | 25 |  |
| Я8302- | 3864 | Я8300-04 | 63 | |
| Я8302- | 4064 | Я8300-05 | 100 | |
| 4264 | Я8300-06 | 160 |
