Щиты осветительные серий ОЩ, ОЩВ, УОЩВ, ЯУО-8500
Назначение
Щиты осветительные серий ОЩ, ОЩВ, УОЩВ, ЯУ-8500 предназначены для приема и распределения электрический энергии в сетях трехфазного переменного тока напряжением 380/220В с глухозаземленной нейтралью, частотой 50, 60Гц, а также защиты отходящих линий при перегрузках и коротких замыкания.
Описание

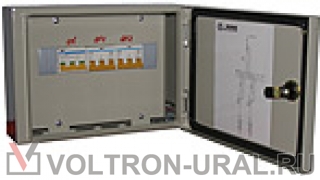

Щиты осветительные изготавливаются в металлических боксах с порошковым покрытием, со степенью защиты IP31. Щитки комплектуются DIN-рейками, автоматическими выключателями, шинами “N” и “PE”. Номинальный ток расцепителей автоматических выключателей на вводе и отходящих линиях указывается при заказе.
Возможно изготовление любых осветительных щитов по схеме заказчика как в металлических, так и в пластмассовых боксах.
Щиты предназначены для установки стационарно в помещениях с нормальной средой в зданиях промышленного и административно-бытового назначения.
Различные модификации щитков имеют на вводе зажимы или автоматические выключатели.
Ввод и вывод проводов и кабелей осуществляется снизу. По дополнительному заказу ввод/выводы возможны сверху.
Климатическое исполнение – УХЛ4.
Щиты осветительные производятся в вариантах:
- навесное исполнение, IP31, IP54;
- встраиваемое исполнение, IP30;
Возможно изготовление любых осветительных щитов по схеме заказчика как в металлических, так и в
пластмассовых боксах.
Структура условного обозначения
| Х | ОЩ | Х | - | Х | - | ХХ | - | ХХХХ |
| 1 | 2 | 3 | 4 | 6 | 7 |
| 1 | Х | У – Встроенное исполнение Отсутствие символа – навесное исполнение. |
| 2 | ОЩ | Осветительный щиток |
| 3 | Х | Аппарат на вводе: В – Автоматический выключатель Отсутствие символа – клеммные зажимы |
| 4 | X | Количество отходящих линий |
| 5 | ХХ | Степень защиты |
| 6 | XXXX | Климатическое исполнение и категория размещения по ГОСТ 15150-69 – УХЛ4 |
Структура условного обозначения
| Я | О | У | - | 8 | 5 | ХХ | - | ХХХХ |
| 1 | 2 | 3 | 4 | 5 | 6 | 7 |
| 1 | Я | Ящик |
| 2 | О | Одностороннего обслуживания |
| 3 | У | Унифицированный |
| 4 | 8 | Ввод и распределение электрической энергии |
| 5 | 5 | Распределение электрической энергии с применением автоматических выключателей |
| 6 | ХХ | Номер схемы |
| 7 | XXXX | Климатическое исполнение и категория размещения по ГОСТ 15150-69 – УХЛ4 |
Типоисполнения ЯУО-8500
| Тип | Артикул | Аппараты на вводе | Количество автоматических выключателей в групповых линиях | Степень защиты | Способ установки |
|---|---|---|---|---|---|
| ЯОУ-8501-УХЛ4 | ЯОУ-0001 | Выключатель 63А | 6 | 54 | Навесной |
| ЯОУ-8502-УХЛ4 | ЯОУ-0002 | Выключатель 100А | 12 | ||
| ЯОУ-8503-УХЛ4 | ЯОУ-0003 | Выключатель 100А | 6 | ||
| ЯОУ-8504-УХЛ4 | ЯОУ-0004 | Выключатель 100А | 2 | ||
| ЯОУ-8505-УХЛ4 | ЯОУ-0005 | Выключатель 63А | 6 | 30 | Встраиваемый |
| ЯОУ-8506-УХЛ4 | ЯОУ-0006 | Выключатель 100А | 12 | ||
| ЯОУ-8507-УХЛ4 | ЯОУ-0007 | Зажимы | 6 | Встраиваемый | |
| ЯОУ-8508-УХЛ4 | ЯОУ-0008 | 12 | |||
