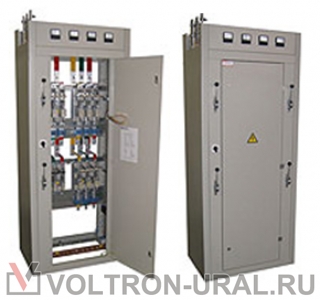

Вводные панели ЩО-70
Назначение
Вводные панели серии ЩО70 предназначены для подвода электроэнергии к распределительному щиту и могут комплектоваться щитком учета расхода активной и реактивной электроэнергии при указании в заказе.
Описание
На панелях установлена коммутационная и защитная аппаратура ввода с тремя трансформаторами тока, тремя амперметрами и одним вольтметром, а также может быть установлен трансформатор тока на нулевом выводе от силового трансформатора для защиты от замыканий на землю. Вводы осуществляются рубильниками или автоматическими выключателями.
Водные панели имеют номинальные токи 630, 1000, 1600, 2000 А и предусматривают как кабельные, так и шинные вводы.

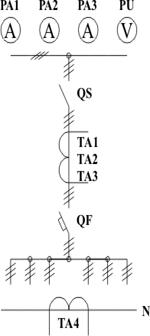

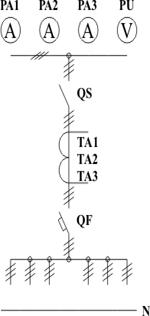

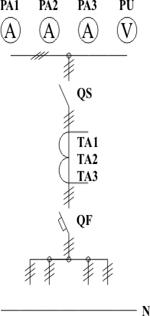

| Тип панели | Артикул | Габариты, мм | Схема | Элементы на схеме | |
| Обозначение | Наименование | ||||
| ЩО70-1-30УХЛ4 | ЩО70-0080 | 2200х800х600 |  |
QS TA1-ТА3 PA1-РА3 PV FU1-FU3 | Рубильники РЕ-19-39-31140 630А Трансформаторы тока ТТИ 600/5А Амперметры Э42700 600/5А Вольтметр Ц42300 500В Предохранители ППН-39 630А |
| ЩО70-3-15УХЛ4 | ЩО70-0081 | 2000х600х600 | |||
| ЩО70-1-31УХЛ4 | ЩО70-0082 | 2200х800х600 |  |
QS TA1-ТА3 PA1-РА3 PV | Рубильник РЕ-19-41-31140 1000А Трансформаторы тока ТТИ 1000/5А Амперметры Э42700 1000/5А Вольтметр Ц42300 500В |
| ЩО70-3-16УХЛ4 | ЩО70-0083 | 2000х600х600 | |||
| ЩО70-1-32УХЛ4 | ЩО70-0084 | 2200х800х600 |  |
QS TA1-ТА3 PA1-РА3 PV FU1-FU3 | Рубильники РЕ-19-39-31140 630А Трансформаторы тока ТТИ 600/5А Амперметры Э42700 600/5А Вольтметр Ц42300 500В Предохранители ППН-39 630А |
| ЩО70-3-17УХЛ4 | ЩО70-0085 | 2000х600х600 | |||
| ЩО70-1-33УХЛ4 | ЩО70-0086 | 2200х800х600 |  |
QS TA1-ТА3 PA1-РА3 PV | Рубильник РЕ-19-41-31140 1000А Трансформаторы тока ТТИ 1000/5А Амперметры Э42700 1000/5А Вольтметр Ц42300 500В |
| ЩО70-3-18УХЛ4 | ЩО70-0087 | 2000х600х600 | |||
| ЩО70-1-34УХЛ4 | ЩО70-0088 | 2200х800х600 |  |
QF TA1-ТА3 PA1-РА3 PV QS | Автоматический выключатель ВА55-41 344730 1000А Трансформаторы тока ТТИ 1000/5А Амперметры Э42700 1000/5А Вольтметр Ц42300 500В Рубильник РЕ-19-41-31160 1000А |
| ЩО70-3-19УХЛ4 | ЩО70-0089 | 2000х600х600 | |||
| ЩО70-1-35УХЛ4 | ЩО70-0090 | 2200х800х600 |  |
QF TA1-ТА4 PA1-РА3 PV QS | Автоматический выключатель ВА55-41 344730 1000А Трансформаторы тока ТТИ 1000/5А Амперметры Э42700 1000/5А Вольтметр Ц42300 500В Рубильник РЕ-19-41-31160 1000А |
| ЩО70-1-36УХЛ4 | ЩО70-0091 | 2200х1000х600 |  |
QF TA1-ТА3 PA1-РА3 PV QS | Автоматический выключатель ВА55-43 344730 1600А Трансформаторы тока ТТИ 1500/5А Амперметры Э42700 1500/5А Вольтметр Ц42300 500В Рубильник РЕ-19-44-31160 2000А |
| ЩО70-2-36УХЛ4 | ЩО70-0092 | 2200х1000х600 | |||
| ЩО70-3-21УХЛ4 | ЩО70-0093 | 2000х800х600 | |||
| ЩО70-1-37УХЛ4 | ЩО70-0094 | 2200х1000х600 | QF TA1-ТА3 PA1-РА3 PV QS | Автоматический выключатель ВА55-43 344730 1600А Трансформаторы тока ТТИ 1500/5А Амперметры Э42700 1500/5А Вольтметр Ц42300 500В Рубильник РЕ-19-43-31160 1600А | |
| ЩО70-2-37УХЛ4 | ЩО70-0095 | 2200х1000х600 | |||
| ЩО70-3-21УХЛ4 | ЩО70-0096 | 2000х800х600 | |||
| ЩО70-1-38УХЛ4 | ЩО70-0097 | 2200х1000х600 |  |
QF TA1-ТА4 PA1-РА3 PV QS | Автоматический выключатель ВА55-43 344730 1600А Трансформаторы тока ТТИ 1500/5А Амперметры Э42700 1500/5А Вольтметр Ц42300 500В Рубильник РЕ-19-44-31160 2000А |
| ЩО70-2-38УХЛ4 | ЩО70-0098 | 2200х1000х600 | |||
| ЩО70-1-39УХЛ4 | ЩО70-0099 | 2200х1000х600 | QF TA1-ТА4 PA1-РА3 PV QS | Автоматический выключатель ВА55-43 344730 1600А Трансформаторы тока ТТИ 1500/5А Амперметры Э42700 1500/5А Вольтметр Ц42300 500В Рубильник РЕ-19-43-31160 1600А | |
| ЩО70-2-39УХЛ4 | ЩО70-0100 | 2200х1000х600 | |||
| ЩО70-2-40УХЛ4 | ЩО70-0101 | 2200х1000х600 |  |
QF TA1-ТА3 PA1-РА3 PV QS | Автоматический выключатель ВА55-43 344730 2000А Трансформаторы тока ТТИ 2000/5А Амперметры Э42700 2000/5А Вольтметр Ц42300 500В Рубильник РЕ-19-44-31160 2000А |
| ЩО70-3-23УХЛ4 | ЩО70-0102 | 2000х1000х600 | |||
| ЩО70-2-41УХЛ4 | ЩО70-0103 | 2200х1000х600 |  |
QF TA1-ТА4 PA1-РА3 PV QS | Автоматический выключатель ВА55-43 344730 2000А Трансформаторы тока ТТИ 2000/5А Амперметры Э42700 2000/5А Вольтметр Ц42300 500В Рубильник РЕ-19-44-31160 2000А |
| ЩО70-1-42УХЛ4 | ЩО70-0104 | 2200х800х600 |  |
QF TA1-ТА3 PA1-РА3 PV QS | Автоматический выключатель ВА55-41 344730 1000А Трансформаторы тока ТТИ 1000/5А Амперметры Э42700 1000/5А Вольтметр Ц42300 500В Рубильник РЕ-19-41-31160 1000А |
| ЩО70-3-20УХЛ4 | ЩО70-0105 | 2000х600х600 | |||
| ЩО70-1-43УХЛ4 | ЩО70-0106 | 2200х800х600 |  |
QF TA1-ТА4 PA1-РА3 PV QS | Автоматический выключатель ВА55-41 344730 1000А Трансформаторы тока ТТИ 1000/5А Амперметры Э42700 1000/5А Вольтметр Ц42300 500В Рубильник РЕ-19-41-31160 1000А |
| ЩО70-1-44УХЛ4 | ЩО70-0107 | 2200х1000х600 |  |
QF TA1-ТА3 PA1-РА3 PV QS | Автоматический выключатель ВА55-43 344730 1600А Трансформаторы тока ТТИ 1500/5А Амперметры Э42700 1500/5А Вольтметр Ц42300 500В Рубильник РЕ-19-44-31160 2000А |
| ЩО70-2-44УХЛ4 | ЩО70-0108 | 2200х1000х600 | |||
| ЩО70-3-22УХЛ4 | ЩО70-0109 | 2000х800х600 | |||
| ЩО70-1-45УХЛ4 | ЩО70-0110 | 2200х1000х600 | QF TA1-ТА3 PA1-РА3 PV QS | Автоматический выключатель ВА55-43 344730 1600А Трансформаторы тока ТТИ 1500/5А Амперметры Э42700 1500/5А Вольтметр Ц42300 500В Рубильник РЕ-19-43-31160 1600А | |
| ЩО70-2-45УХЛ4 | ЩО70-0111 | 2200х1000х600 | |||
| ЩО70-3-22УХЛ4 | ЩО70-0112 | 2000х800х600 | |||
| ЩО70-1-46УХЛ4 | ЩО70-0113 | 2200х1000х600 |  |
QF TA1-ТА4 PA1-РА3 PV QS | Автоматический выключатель ВА55-43 344730 1600А Трансформаторы тока ТТИ 1500/5А Амперметры Э42700 1500/5А Вольтметр Ц42300 500В Рубильник РЕ-19-44-31160 2000А |
| ЩО70-2-46УХЛ4 | ЩО70-0114 | 2200х1000х600 | |||
| ЩО70-1-47УХЛ4 | ЩО70-0115 | 2200х1000х600 | QF TA1-ТА4 PA1-РА3 PV QS | Автоматический выключатель ВА55-43 344730 1600А Трансформаторы тока ТТИ 1500/5А Амперметры Э42700 1500/5А Вольтметр Ц42300 500В Рубильник РЕ-19-43-31160 1600А | |
| ЩО70-2-47УХЛ4 | ЩО70-0116 | 2200х1000х600 | |||
| ЩО70-2-48УХЛ4 | ЩО70-0117 | 2200х1000х600 |  |
QF TA1-ТА3 PA1-РА3 PV QS | Автоматический выключатель ВА55-43 344730 2000А Трансформаторы тока ТТИ 2000/5А Амперметры Э42700 2000/5А Вольтметр Ц42300 500В Рубильник РЕ-19-44-31160 2000А |
| ЩО70-3-24УХЛ4 | ЩО70-0118 | 2000х1000х600 | |||
| ЩО70-2-49УХЛ4 | ЩО70-0119 | 2200х1000х600 |  |
QF TA1-ТА4 PA1-РА3 PV QS | Автоматический выключатель ВА55-43 344730 2000А Трансформаторы тока ТТИ 2000/5А Амперметры Э42700 2000/5А Вольтметр Ц42300 500В Рубильник РЕ-19-44-31160 2000А |
| ЩО70-1-50УХЛ4 | ЩО70-0120 | 2200х800х600 |  |
QF TA1-ТА3 PA1-РА3 PV QS | Автоматические выключатели ВА57-39 340010 400А Трансформаторы тока ТТИ 400/5А Амперметры Э42700 400/5А Вольтметр Ц42300 500В Рубильник РЕ-19-37-31160 630А |
| ЩО70-1-51УХЛ4 | ЩО70-0121 | 2200х800х600 |  |
QF TA1-ТА4 PA1-РА3 PV QS | Автоматические выключатели ВА57-39 340010 400А Трансформаторы тока ТТИ 400/5А Амперметры Э42700 400/5А Вольтметр Ц42300 500В Рубильник РЕ-19-37-31160 630А |
| ЩО70-1-52УХЛ4 | ЩО70-0122 | 2200х800х600 |  |
QF TA1-ТА3 PA1-РА3 PV QS | Автоматический выключатель ВА55-41 340010 1000А Трансформаторы тока ТТИ 1000/5А Амперметры Э42700 1000/5А Вольтметр Ц42300 500В Рубильник РЕ-19-41-31160 1000А |
| ЩО70-3-19УХЛ4 | ЩО70-0123 | 2000х600х600 | |||
| ЩО70-1-53УХЛ4 | ЩО70-0124 | 2200х800х600 |  |
QF TA1-ТА4 PA1-РА3 PV QS | Автоматический выключатель ВА55-41 340010 1000А Трансформаторы тока ТТИ 1000/5А Амперметры Э42700 1000/5А Вольтметр Ц42300 500В Рубильник РЕ-19-41-31160 1000А |
| ЩО70-1-54УХЛ4 | ЩО70-0125 | 2200х1000х600 |  |
QF TA1-ТА3 PA1-РА3 PV QS | Находится в разработке Аналог ЩО70-1-36 |
| ЩО70-2-54УХЛ4 | ЩО70-0126 | 2200х1000х600 | |||
| ЩО70-3-21УХЛ4 | ЩО70-0127 | 2000х800х600 | |||
| ЩО70-1-55УХЛ4 | ЩО70-0128 | 2200х1000х600 | QF TA1-ТА3 PA1-РА3 PV QS | Находится в разработке Аналог ЩО70-1-37 | |
| ЩО70-2-55УХЛ4 | ЩО70-0129 | 2200х1000х600 | |||
| ЩО70-3-21УХЛ4 | ЩО70-0130 | 2000х800х600 | |||
| ЩО70-1-56УХЛ4 | ЩО70-0131 | 2200х1000х600 |  |
QF TA1-ТА4 PA1-РА3 PV QS | Находится в разработке Аналог ЩО70-1-38 |
| ЩО70-2-56УХЛ4 | ЩО70-0132 | 2200х1000х600 | |||
| ЩО70-1-57УХЛ4 | ЩО70-0133 | 2200х1000х600 | QF TA1-ТА4 PA1-РА3 PV QS | Находится в разработке Аналог ЩО70-1-39 | |
| ЩО70-2-57УХЛ4 | ЩО70-0134 | 2200х1000х600 | |||
| ЩО70-2-58УХЛ4 | ЩО70-0135 | 2200х1000х600 |  |
QF TA1-ТА3 PA1-РА3 PV QS | Находится в разработке Аналог ЩО70-2-48 |
| ЩО70-3-24УХЛ4 | ЩО70-0136 | 2000х1000х600 | |||
| ЩО70-2-59УХЛ4 | ЩО70-0137 | 2200х1000х600 |  |
QF TA1-ТА4 PA1-РА3 PV QS | Находится в разработке Аналог ЩО70-2-49 |
| ЩО70-1-60УХЛ4 | ЩО70-0138 | 2200х800х600 |  |
QF TA1-ТА3 PA1-РА3 PV QS | Автоматические выключатели ВА57-39 341830 400А Трансформаторы тока ТТИ 400/5А Амперметры Э42700 400/5А Вольтметр Ц42300 500В Рубильник РЕ-19-37-31160 630А |
| ЩО70-1-61УХЛ4 | ЩО70-0139 | 2200х800х600 |  |
QF TA1-ТА4 PA1-РА3 PV QS | Автоматические выключатели ВА57-39 341830 400А Трансформаторы тока ТТИ 400/5А Амперметры Э42700 400/5А Вольтметр Ц42300 500В Рубильник РЕ-19-37-31160 630А |
| ЩО70-1-62УХЛ4 | ЩО70-0140 | 2200х800х600 |  |
QF TA1-ТА3 PA1-РА3 PV QS | Автоматический выключатель ВА55-41 340010 1000А Трансформаторы тока ТТИ 1000/5А Амперметры Э42700 1000/5А Вольтметр Ц42300 500В Рубильник РЕ-19-41-31160 1000А |
| ЩО70-3-20УХЛ4 | ЩО70-0141 | 2000х600х600 | |||
| О70-1-63УХЛ4 | ЩО70-0142 | 2200х800х600 |  |
QF TA1-ТА4 PA1-РА3 PV QS | Автоматический выключатель ВА55-41 340010 1000А Трансформаторы тока ТТИ 1000/5А Амперметры Э42700 1000/5А Вольтметр Ц42300 500В Рубильник РЕ-19-41-31160 1000А |
| ЩО70-1-64УХЛ4 | ЩО70-0143 | 2200х1000х600 |  |
QF TA1-ТА3 PA1-РА3 PV QS | Находится в разработке Аналог ЩО70-1-44 |
| ЩО70-2-64УХЛ4 | ЩО70-0144 | 2200х1000х600 | |||
| ЩО70-3-22УХЛ4 | ЩО70-0145 | 2000х800х600 | |||
| ЩО70-1-65УХЛ4 | ЩО70-0146 | 2200х1000х600 | QF TA1-ТА3 PA1-РА3 PV QS | Находится в разработке Аналог ЩО70-1-45 | |
| ЩО70-2-65УХЛ4 | ЩО70-0147 | 2200х1000х600 | |||
| ЩО70-3-22УХЛ4 | ЩО70-0148 | 2000х800х600 | |||
| ЩО70-1-66УХЛ4 | ЩО70-0149 | 2200х1000х600 |  |
QF TA1-ТА4 PA1-РА3 PV QS | Находится в разработке Аналог ЩО70-1-46 |
| ЩО70-2-66УХЛ4 | ЩО70-0150 | 2200х1000х600 | |||
| ЩО70-1-67УХЛ4 | ЩО70-0151 | 2200х1000х600 | QF TA1-ТА4 PA1-РА3 PV QS | Находится в разработке Аналог ЩО70-1-47 | |
| ЩО70-2-67УХЛ4 | ЩО70-0152 | 2200х1000х600 | |||
| ЩО70-2-68УХЛ4 | ЩО70-0153 | 2200х1000х600 |  |
QF TA1-ТА3 PA1-РА3 PV QS | Находится в разработке Аналог ЩО70-1-48 |
| ЩО70-3-24УХЛ4 | ЩО70-0154 | 2000х1000х600 | |||
| ЩО70-2-69УХЛ4 | ЩО70-0155 | 2200х1000х600 |  |
QF TA1-ТА4 PA1-РА3 PV QS | Находится в разработке Аналог ЩО70-1-49 |
