Вводные панели ВРУ
Вводно-распределительные устройства ВРУ, УВР
Мы производим щиты ВРУ следующих моделей: вру 1, вру 2, вру 3, вру 4, вру 8.
Вводно распределительные устройства ВРУ предназначены для приема и распределения электроэнергии, защиты оборудования от перегрузок и токов короткого замыкания в сетях переменного тока напряжением 380/220 В, частотой 50 и 60Гц.

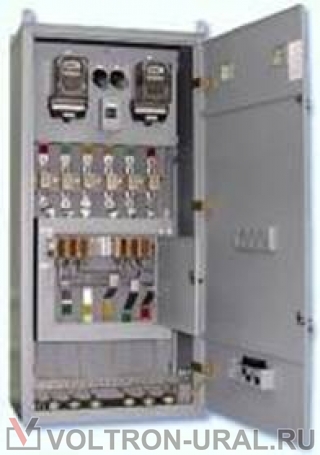

УВР собираемые в унифицированных металлических корпусах размерами 1800х600х450 мм. или 1800х800х450мм (ВхШхГ) в зависимости от типа. Корпуса имеют съёмные боковые панели, что при рядном расположении нескольких ВРУ позволяет минимизировать длину соединительных проводов, повысить удобство эксплуатации и технического обслуживания устройств на объекте.
Щит ВРУ обеспечивает защиту от перегрузок и коротких замыканий и используются для нечастых (до трёх включений в час) оперативных коммутаций электрических цепей. ВРУ размещается в специально оборудованном помещении (электрощитовой комнате) непосредственно на объекте.
По Вашему заказу ВРУ, УВР могут комплектоваться:
- автоматическими выключателями различных типов
- электронными или индукционными счётчиками активной и реактивной электрической энергии (СЭТ, «Меркурий», СА, СР)
- испытательными коробками КИ-УЗ
- контрольно-измерительными приборами
- другими дополнительными устройствами
Типоисполнения вводных панелей
| Тип | Артикул | Принципиальная схема | Элементы на схеме | |
| Обозначение | Наименование | |||

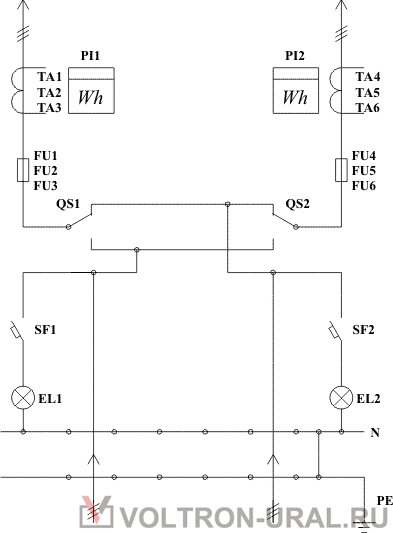

| ВРУ-1-11-10-УХЛ4 | ВРУ1-001 |  |
QS1, QS2 FU1-FU6 TA1-TA6 PI1, PI2 SF1, SF2 EL1, EL2 | Переключатели 250А Предохранители ППН-35 250А Трансформаторы тока 50/5...200/5А Счетчики (учет общей нагрузки) Автоматические выключатели Лампы накаливания |

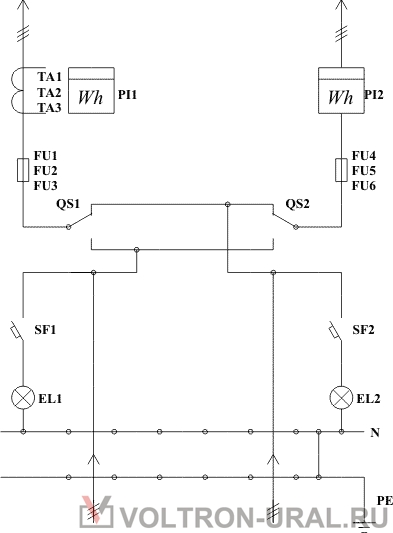

| ВРУ-1-12-10-УХЛ4 | ВРУ1-002 |  |
QS1, QS2 FU1-FU3 FU4-FU6 TA1-TA3 PI1 PI2 SF1, SF2 EL1, EL2 | Переключатели 250А Предохранители ППН-35 250А Предохранители ППН-35 100А Трансформаторы тока 50/5…200/5А Счетчик (учет общей нагрузки) Счетчик (учет домоуправ. нагрузки) Автоматические выключатели Лампы накаливания |
| ВРУ-1-13-20-УХЛ4 | ВРУ1-003 |  |
QS1, QS2 FU1-FU6 TA1-TA6 PI1, PI2 SF1, SF2 EL1, EL2 | Переключатели 400А Предохранители ППН-37 400А Трансформаторы тока 50/5…400/5А Счетчики (учет общей нагрузки) Автоматические выключатели Лампы накаливания |
| ВРУ-1-14-20-УХЛ4 | ВРУ1-004 |  |
QS1, QS2 FU1-FU3 FU4-FU6 TA1-TA3 PI1 PI2 SF1, SF2 EL1, EL2 | Переключатели 400А Предохранители ППН-37 400А Предохранители ППН-37 100А Трансформаторы тока 50/5…400/5А Счетчик (учет общей нагрузки) Счетчик (учет домоуправ. нагрузок) Автоматические выключатели Лампы накаливания |

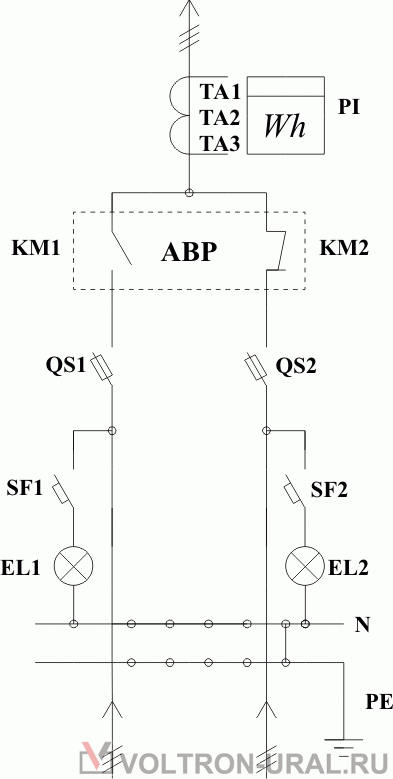

| ВРУ-1-17-70-УХЛ4 | ВРУ1-005 |  |
QS1, QS2 KM1, KM2 TA1-TA3 PI SF1, SF2 EL1, EL2 | Блоки выключатель-предохранитель 250/100А Контакторы 100А Трансформаторы тока 50/5…100/5А Счетчик (учет общей нагрузки) Автоматические выключатели Лампы накаливания |
| ВРУ-1-18-80-УХЛ4 | ВРУ1-006 | - | Блоки выключатель-предохранитель 250А Контакторы 250А Трансформаторы тока 50/5…200/5А Счетчик (учет общей нагрузки) Автоматические выключатели Лампы накаливания | |
| ВРУ-1-19-90-УХЛ4 | ВРУ1-007 | - | Блоки выключатель-предохранитель 400А Контакторы 400А Трансформаторы тока 50/5…400/5А Счетчик (учет общей нагрузки) Автоматические выключатели Лампы накаливания | |
| ВРУ-3-10-УХЛ4 | ВРУ3-001 |  |
QS1, QS2 FU1-FU6 TA1-TA6 PI1, PI2 SF1, SF2 EL1, EL2 | Переключатели 250А Предохранители ППН-35 250А Трансформаторы тока 50/5...200/5А Счетчики (учет общей нагрузки) Автоматические выключатели Лампы накаливания |
| ВРУ-3-11-УХЛ4 | ВРУ3-002 |  |
QS1, QS2 FU1-FU3 FU4-FU6 TA1-TA3 PI1 PI2 SF1, SF2 EL1, EL2 | Переключатели 250А Предохранители ППН-35 250А Предохранители ППН-35 100А Трансформаторы тока 50/5…200/5А Счетчик (учет общей нагрузки) Счетчик (учет домоуправ. нагрузки) Автоматические выключатели Лампы накаливания |
| ВРУ-3-12-УХЛ4 | ВРУ3-003 |  |
QS1, QS2 FU1-FU6 TA1-TA6 PI1, PI2 SF1, SF2 EL1, EL2 | Переключатели 400А Предохранители ППН-37 400А Трансформаторы тока 50/5…400/5А Счетчики (учет общей нагрузки) Автоматические выключатели Лампы накаливания |
| ВРУ-3-13-УХЛ4 | ВРУ3-004 |  |
QS1, QS2 FU1-FU3 FU4-FU6 TA1-TA3 PI1 PI2 SF1, SF2 EL1, EL2 | Переключатели 400А Предохранители ППН-37 400А Предохранители ППН-37 100А Трансформаторы тока 50/5…400/5А Счетчик (учет общей нагрузки) Счетчик (учет домоуправ. нагрузок) Автоматические выключатели Лампы накаливания |
| ВРУ-3-14-УХЛ4 | ВРУ3-005 |  |
QS1, QS2 KM1, KM2 TA1-TA3 PI SF1, SF2 EL1, EL2 | Блоки выключатель-предохранитель 250/160А Контакторы 160А Трансформаторы тока 50/5…150/5А Счетчик (учет общей нагрузки) Автоматические выключатели Лампы накаливания |
Опрсный лист
