Назначение и область применения

Реакторы с естественным или принудительным воздушным охлаждением предназначены для ограничения токов короткого замыкания в электрических сетях и сохранения определенного уровня напряжения в электроустановках в случае короткого замыкания в энергосистемах с частотой 50 и 60 Гц в условиях умеренно-холодного климата и в условиях сухого и влажного тропического климата для внутренней и наружной установки.

Реакторы применяются в схемах электрических станций и подстанций с электрическими параметрами в соответствии с паспортными данными.

Применение реакторов дает возможность ограничить номинальный ток отключения линейных выключателей и обеспечить термическую стойкость отходящих кабелей. Благодаря реактору все неповрежденные линии находятся под напряжением, близким к номинальному (реактор поддерживает напряжение на сборных шинах), что повышает надежность работы электроустановок и облегчает условия работы электрооборудования.

Реакторы предназначены для работы на открытом воздухе (климатическое исполнение УХЛ, Т категория размещения 1 по ГОСТ 15150-69) и в закрытых помещениях с естественной вентиляцией (климатическое исполнение УХЛ, Т категория размещения 2, 3 по ГОСТ 15150-69).

Условия эксплуатации:

• высота установки над уровнем моря, м 1000;
• тип атмосферы в месте установки тип I или тип II по ГОСТ15150-69 и ГОСТ 15543-70;
• рабочее значение температуры окружающего воздуха, °С от минус 50 до плюс 45;
• относительная влажность воздуха при температуре плюс 27 °С, % 80;
• сейсмостойкость по шкале МSК–64 ГОСТ 17516-90, балл 8 – для вертикальной и ступенчатой (угловой) установки; 9 – для горизонтальной установки.



СХЕМЫ ВКЛЮЧЕНИЯ И РАСПОЛОЖЕНИЕ ФАЗ РЕАКТОРА

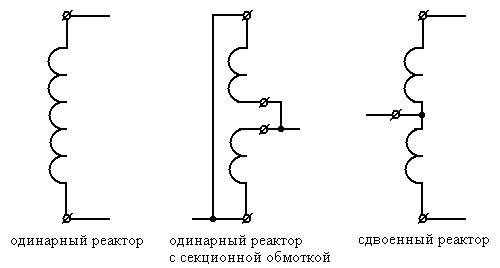

По схеме присоединения к сети реакторы разделяются на одинарные и сдвоенные. Одинарные реакторы на номинальные токи выше 1600 А могут иметь секционную обмотку катушки из двух параллельно соединенных секций. Принципиальные схемы включения фазы показаны на рисунке 1.

В зависимости от места установки и особенностей распределительных устройств трехфазный комплект реактора может иметь вертикальное, ступенчатое (угловое) и горизонтальное расположение фаз, показанное на рисунках 2, 3, 4.





Крупногабаритные реакторы, реакторы наружной установки (категория размещения 1) и реакторы на класс напряжения 20 кВ изготавливаются только с горизонтальным расположением фаз. Фазы реактора, изготовленные для вертикальной установки, могут использоваться как для ступенчатой (угловой) так и для горизонтальной установки. Фазы реактора, изготовленные для ступенчатой (угловой) установки, могут использоваться и для горизонтальной установки. Фазы реактора, изготовленные для горизонтальной установки, не могут быть использованы ни для вертикальной, ни для ступенчатой (угловой) установки.

Реакторы выполнены в пофазном исполнении.

Каждая фаза реактора (см. рисунок 5, 6) представляет собой катушку индуктивности с линейным индуктивным сопротивлением без стального магнитопровода. Обмотка катушки выполнена по кабельной схеме намотки в виде концентрических витков, поддерживаемых радиально-расположенными опорными колонками (бетонными или сборной конструкции). Колонки устанавливаются на опорные изоляторы, которые обеспечивают необходимый изоляционный уровень для соответствующего класса напряжения. Обмотка катушки выполняется в один или несколько параллельных проводов в зависимости от величины номинального тока. Обмотка катушки фазы выполнена из специального изолированного реакторного провода с алюминиевыми токопроводящими жилами. Катушки фаз исполнения «С» при вертикальной и исполнения «СГ» при ступенчатой (угловой) установке имеют направление намотки обмотки обратное катушкам фаз исполнений «В», «Н», что обеспечивает выгодное распределение усилий, возникающих в обмотках во время короткого замыкания. Выводы обмотки выполнены в виде алюминиевых пластин, причем каждый выводной провод обмотки имеет собственную контактную пластину. Такая конструкция позволяет сделать монтаж и ошиновку реактора легко и просто.

У одинарных реакторов с секционной обмоткой катушка состоит из двух параллельно соединяемых секций обмоток, намотанных в противоположных направлениях.

У сдвоенных реакторов обмотка катушки состоит из двух ветвей обмоток с высокой взаимоиндуктивностью и одинаковым направлением намотки обмоток ветвей.

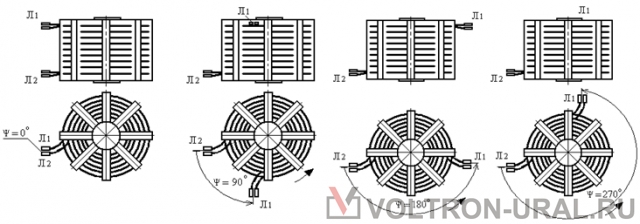

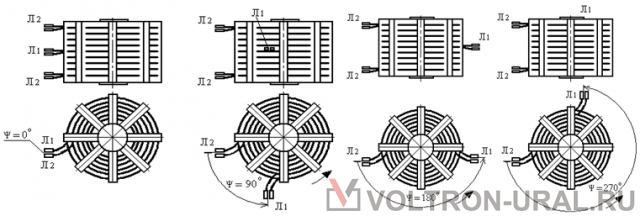

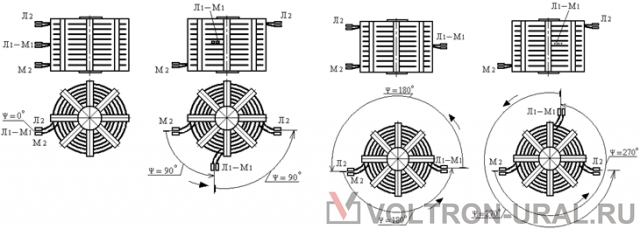

Угол ( Ψ ) между выводами обмотки фазы показан на рисунках 7, 8, 9 и обычно составляет 0º; 90º; 180º; 270º . Отсчет углов ведется против хода часовой стрелки и определяется:

• для одинарных реакторов:
  • от нижнего вывода к верхнему выводу – для простой обмотки;
  • от нижнего и верхнего выводов к среднему – для секционной обмотки;
• для сдвоенных реакторов – от нижнего вывода к среднему выводу и от среднего вывода к верхнему выводу.







Маркировка вывода наносится на верхней стороне каждой контактной пластины.

Принцип действия реакторов основан на повышении реактивного сопротивления обмотки в момент короткого замыкания, что обеспечивает уменьшение (ограничение) токов КЗ и позволяет поддерживать в момент КЗ уровень напряжения неповрежденных присоединений.

Одинарные реакторы позволяют осуществлять одно- или двухступенчатую схему реактирования. В зависимости от места установки в той или иной схеме соединений одинарные реакторы применяются в качестве линейных (индивидуальных), групповых и межсекционных.

Принципиальные схемы применения одинарных реакторов показаны на рисунке 10.



Линейные реакторы L1 ограничивают мощность короткого замыкания на отходящей линии, в сети и на подстанциях, питающихся на данной линии. Линейные реакторы рекомендуется устанавливать после выключателя. При этом разрывная мощность линейного выключателя выбирается с учетом ограничения мощности короткого замыкания реактором, так как авария на участке «выключатель – реактор» маловероятна.

Групповые реакторы L2 применяются в тех случаях, когда маломощные присоединения можно объединить таким образом, чтобы реактор, ограничивающий всю группу присоединений, не приводил к недопустимому снижению напряжения в нормальном режиме. Групповые реакторы позволяют сэкономить объем распределительных устройств (РУ) по сравнению с вариантом применения линейных реакторов.

Межсекционные реакторы L3 применяются в РУ мощных станций и подстанций. Разделяя отдельные участки, они ограничивают мощность короткого замыкания в пределах самой станции и РУ. Использование межсекционных реакторов связано со значительной степенью ограничения мощности короткого замыкания и поэтому, во избежание больших падений напряжений при номинальном режиме, следует стремиться к максимальному значению коэффициента мощности «cos», проходящей по реактору нагрузки. Межсекционные реакторы не заменяют линейные и групповые реакторы, поскольку при отсутствии последних токи КЗ от части генераторов не ограничиваются.

Сдвоенные реакторы позволяют осуществлять полное одноступенчатое ограничение токов КЗ путем непосредственного реактирования основных генерирующих цепей (генератора, трансформатора) и обеспечивают: упрощение схемы соединений и конструкции РУ; улучшение коэффициента мощности; улучшение режима напряжений при примерно равно нагруженных ветвях. Генерирующая мощность подключается к средним контактным выводам. Допускается любое соотношение нагрузки ветвей в пределах длительно допустимого действующего тока нагрузки. Реактивное сопротивление ветви реактора зависит от режима работы. В рабочем режиме (встречное включение) ограничивающие свойства, потери мощности и реактивная мощность являются минимальными.

В режиме короткого замыкания реактивность ветви реактора, через которую питается поврежденное присоединение, проявляется полностью, так как влияние относительно малого рабочего тока ветви неповрежденного присоединения незначительно. При наличии генерирующих мощностей со стороны ветви реактора, через которое питается поврежденное присоединение, ток в обеих ветвях сдвоенного реактора проходит последовательно (согласное включение), и за счет дополнительной реактивности, обусловленной взаимной индуктивностью ветвей, токоограничивающие свойства реактора проявляются в полной мере.

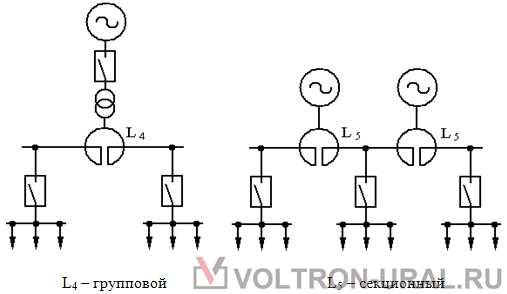

Сдвоенные реакторы применяются в качестве групповых и секционных (см. рисунок 11)



Реакторы должны использоваться по своему назначению и эксплуатироваться в условиях, соответствующих их климатическому исполнению и категории размещения.

В случае применения токоограничивающих реакторов для других целей, не по их прямому назначению, следует учитывать возможность влияния режима эксплуатации (перегрузки, перенапряжения, систематичность воздействия ударных токов) на показатели и надежность реакторов.

Режимы нагрузки и охлаждения реакторов должны соответствовать их паспортным данным.

Толчки нагрузки, воздействующие разнонаправлено на ветви сдвоенного реактора, от самозапуска электрических машин, находящихся за реактором, не должны превышать пятикратного значения номинального тока и быть продолжительностью более 15 секунд. Подвергать реактор воздействию таких толчков нагрузки, более чем 15 раз в год, не рекомендуется.

При применении сдвоенных реакторов в схемах, где разнонаправленные в ветвях реактора токи самозапуска электрических машин могут превышать 2,5-кратный номинальный ток реактора, включение ветвей должно производиться поочередно с выдержкой по времени не менее 0,3 секунды.

Реакторы внутренней установки следует устанавливать в сухих и вентилируемых помещениях, где разность температур отходящего и приточного воздуха не превышает 20 ºС.

Для реакторов, требующих при номинальных нагрузках устройства принудительного воздушного охлаждения, должен быть обеспечен обдув обмотки фаз воздухом из расчета расхода воздуха 3 – 5 м3/мин на каждый кВт потерь*. Охлаждающий воздух наиболее рационально подавать снизу через отверстие в центре фундамента**.

Реакторы наружной установки следует устанавливать на специально отведенных и оборудованных ограждениями, соответственно действующих правил, площадках.

Для защиты обмотки фаз от прямого попадания атмосферных осадков и солнечных лучей может быть установлен общий навес или защитная крыша, устанавливаемая отдельно на каждой фазе.

Реакторы должны устанавливаться на фундаменты, высота которых указана в паспорте реактора.

В местах установки не допускается наличие короткозамкнутых контуров, деталей из ферромагнитных материалов в стенах помещений, отведенных для установки реакторов, в конструкциях фундаментов и ограждений. Наличие магнитных материалов увеличивает потери, возможен чрезмерный нагрев смежных металлических частей, а при коротком замыкании – опасные усилия на конструктивные элементы из ферромагнитных материалов. Наиболее опасными с точки зрения недопустимых перегревов являются торцовые металлоконструкции – пол, потолок.

При наличии магнитных материалов необходимо выдерживать, указанные в паспорте реактора, монтажные расстояния X, Y, Y1, h, h1 от реактора до строительных конструкций и ограждений.

При отсутствии магнитных материалов и замкнутых токопроводящих контуров в строительных конструкциях и ограждениях монтажные расстояния можно снизить до величин изоляционных расстояний согласно правил устройства электроустановок (ПУЭ).

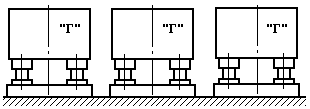

При горизонтальной и ступенчатой (угловой) установке фаз реакторов необходимо строго выдерживать, указанные в паспорте, минимальные расстояния S и S1 между осями фаз, определяемые допустимыми горизонтально действующими усилиями при гарантированной электродинамической стойкости.

Эти расстояния могут быть снижены, если в схеме установки реактора наибольшее возможное значение ударного тока меньше, чем значение тока электродинамической стойкости, указанное в паспорте реактора.

Для всех фаз реакторов вертикальной установки и фаз «В» и «СГ» реакторов ступенчатой (угловой) установки контактные пластины одноименных выводов (нижних, средних, верхних) при монтаже должны находиться на одной вертикали один над другим.

Для выбора наиболее благоприятного расположения выводов с точки зрения подключения к ошиновке, допускается поворачивать каждую фазу относительно другой вокруг вертикальной оси на угол равный 360º/N, где N – количество колонок фазы.

Для одинарных реакторов – за подводящие выводы принимать или все нижние «Л2» или все верхние «Л1» выводы (см. рисунок 7).

Для одинарных реакторов с секционной обмоткой – за подводящие выводы принимать или нижние и верхние «Л2» или средние «Л1» выводы (см. рисунок 8).

Для сдвоенных реакторов – генерирующая мощность должна подключаться к средним выводам «Л1–М1» тогда нижние выводы «М1» составят одно, а верхние выводы «Л2» составят другое трехфазное присоединения (см. рисунок 9).

Для предохранения выводов реактора от электродинамических усилий короткого замыкания подвод шин к реактору необходимо осуществлять в радиальном направлении с закреплением их на расстоянии не более 400–500 мм.

Перед началом монтажа необходимо проверить сопротивление изоляции обмоток фаз относительно всех крепежных элементов. Сопротивление изоляции измеряют мегомметром, имеющим напряжение 2500 В (допускается применение мегомметров на 1000 В). Величина сопротивления изоляции должна быть не менее 0,5 МОм при температуре плюс (10–30) °С.

Техническое обслуживание реакторов состоит из внешнего осмотра (через каждые три месяца эксплуатации), очистки изоляторов и обмоток от пыли сжатым воздухом и проверки заземления.

Упаковка фаз реактора обеспечивает их сохранность при транспортировании и хранении.

Транспортная тара – сборно-щитовой ящик по ГОСТ 10198-91 собранный из отдельных щитов (днище, боковые и торцовые щиты, крышка), скрепленных между собой гвоздями.

Каждая фаза упакована в отдельном ящике совместно с комплектующими и крепежными изделиями, необходимыми для монтажа и подключения.

Фаза установлена на днище на деревянных подкладках и крепится к днищу с помощью деревянных брусков, расположенных между опорными колонками. Бруски прибиваются к днищу гвоздями и предохраняют фазу от перемещения в ящике в горизонтальной плоскости.

Фазы, отправляемые в отдаленные районы, транспортируемые водными путями, дополнительно крепятся растяжками, которые предохраняют фазу от перемещения в ящике в вертикальной плоскости.

Крепежные изделия упакованы в пластиковые пакеты и размещены внутри обмотки фазы.

Документация (паспорт, РЭ) упакована в полиэтиленовый пакет и уложена между витками обмотки фазы.

В общем случае в состав трехфазного комплекта реактора входит:

• фаза;
• вставка*;
• опора*;
• фланец;
• переходник *;
• изолятор;
• крепежные изделия;
• комплект защиты для эксплуатации на открытом воздухе **.

____________________



СТРУКТУРА УСЛОВНОГО ОБОЗНАЧЕНИЯ

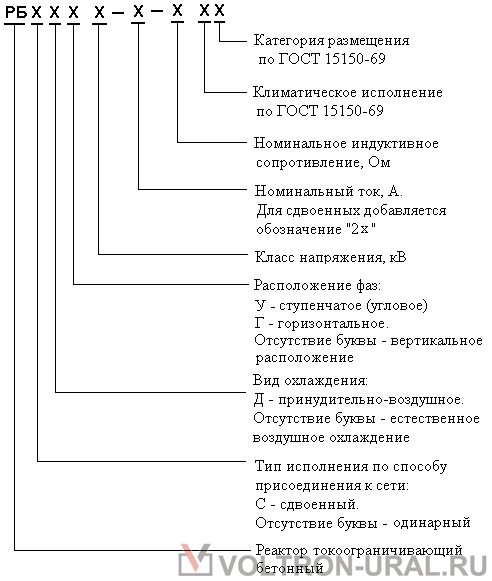

Реакторы серии РБ

Примеры:

1. Условное обозначение реактора токоограничивающего бетонного с вертикальным расположением фаз, с естественным воздушным охлаждением, класса напряжения 10 кВ, с номинальным током 1000 А, с номинальным индуктивным сопротивлением 0,45 Ом, климатического исполнения УХЛ, категории размещения 1
   РБ 10 – 1000 – 0,45 УХЛ 1 ГОСТ 14794-79.
2. То же, с горизонтальным расположением фаз, с принудительно-воздушным охлаждением, класса напряжения 10 кВ, с номинальным током 2500 А, с номинальным индуктивным сопротивлением 0,35 Ом, климатического исполнения УХЛ, категории размещения 3
   РБДГ 10 – 2500 – 0,35 УХЛ 3 ГОСТ 14794-79.



Реакторы серии РТ

Примеры:

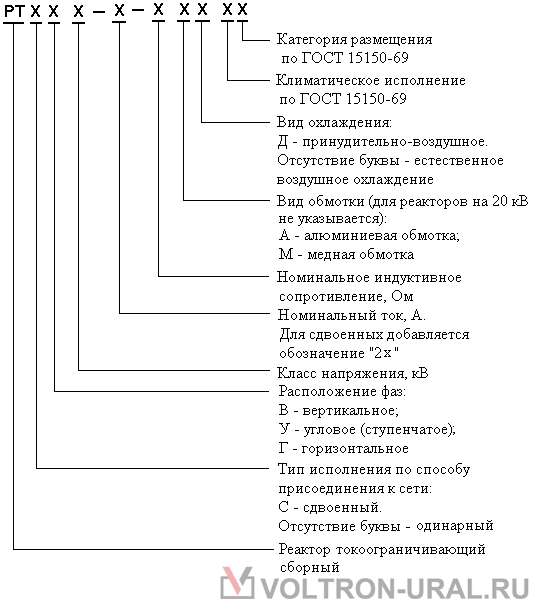

1. Условное обозначение трехфазного комплекта реактора токоограничивающего сборного одинарного с вертикальным расположением фаз, класса напряжения 10 кВ, с номинальным током 2500 А, с номинальным индуктивным сопротивлением 0,14 Ом, с обмоткой из реакторного провода с алюминиевыми жилами, с принудительным воздушным охлаждением, климатического исполнения УХЛ, категории размещения 3
   РТВ 10-2500-0,14 АД УХЛ 3 ТУ 3411-020-14423945-2009.

2. То же, с горизонтальным расположением фаз, класса напряжения 20 кВ, с номинальным током 2500 А, с номинальным индуктивным сопротивлением 0,25 Ом, с обмоткой из реакторного провода с алюминиевыми (или медными) жилами, с естественным воздушным охлаждением, кли- матического исполнения ТС, категории размещения 1
   РТГ 20-2500-0,25 ТС 1 ТУ 3411-020-14423945-2009.



ТЕХНИЧЕСКИЕ ДАННЫЕ

Основные данные и технические параметры приведены в таблице 1

Таблица 1 – Технические параметры

Наименование параметра	Значение параметра	Примечание
Класс напряжения, кВ	6, 10, 15, 20
Наибольшее рабочее напряжение, кВ	7,2; 12; 17,5; 24	В соответствии с клас-сом напряжения
Частота, Гц	50
Тип исполнения	Одинарные; сдвоенные	Способ присоединенияк сети
Номинальные токи, А	400; 630; 1000; 1600; 2500; 4000
Номинальное индуктивное сопротивление, Ом 1)	0,14; 0,18; 0,20; 0,22; 0,25; 0,28; 0,35; 0,40; 0,45; 0,56
Сочетание номинальных токов и индуктивных сопротивлений:– одинарные на 6 и 10 кВ– одинарные на 15 и 20 кВ– сдвоенные на 6 и 10 кВ	400-0,35; 400-0,45; 630-0,25;630-0,40; 630-0,56; 1000-0,14; 1000-0,22; 1000-0,28; 1000-0,35; 1000-0,45; 1000-0,56; 1600-0,14; 1600-0,20; 1600-0,25; 1600-0,35; 2500-0,14; 2500-0,20; 2500-0,25; 2500-0,35; 4000-0,10; 4000-0,181000-0,45; 1000-0,56; 1600-0,25; 1600-0,35; 2500-0,14; 2500-0,20; 2500-0,25; 2500-0,352×630-0,25; 2×630-0,40;2×630-0,56; 2×1000-0,14;2×1000-0,22; 2×1000-0,28;2×1000-0,35; 2×1000-0,45;2×1000-0,56; 2×1600-0,14;2×1600-0,20; 2×1600-0,25;2×1600-0,35; 2×2500-0,14;2×2500-0,20	Тип реакторасерия РБсерия РТсерия РТсерия РБ
Расположение фаз	Вертикальное;ступенчатое (угловое);горизонтальное
Допуск на номинальное значение,%:– индуктивное сопротивление– потери мощности– коэффициент связи	от 0 до +15+15+10
Класс нагревостойкости изоляции	А; Е; Н*	* для медного провода
