Таблица технических данных РТ 10-20 кВ

Главная / Токоограничивающие реакторы / Таблица технических данных РТ 10-20 кВ

ТАБЛИЦА ТЕХНИЧЕСКИХ ДАННЫХ ОДИНАРНЫХ РЕАКТОРОВ (серия РТ, исполнения УХЛ 3; Т 3) – ТУ 3411-003-57665802-2012

Тип реактора				Расчетные данные								Конструктивные данные
Распо ложение фаз	Класс напря жения,кВ	Номи нальный ток, А	Номи наль ное инду ктив ное сопро тивле ние, Ом	Длитель но допус тимыйток приестест венномохдаж дении, А	Количество охлаждающего воздуха, м3/мин		Элек троди нами ческая стой кость ,кА	Термическая стойкость,		Потери на фазу, кВт	Частота, Гц	Чис ло коло нок фазы	Кол. па рал лель ных про во дов	Сече ние про во дов, мм2	Количест во витков в рядах		Дн,мм	Диз,мм	а,мм	Вес фазы,кг
Распо ложение фаз	Класс напря жения,кВ	Номи нальный ток, А	Номи наль ное инду ктив ное сопро тивле ние, Ом	Длитель но допус тимыйток приестест венномохдаж дении, А	на 2 или 3 фазы	на одну фазу	Элек троди нами ческая стой кость ,кА	с	кА	Потери на фазу, кВт	Частота, Гц	Чис ло коло нок фазы	Кол. па рал лель ных про во дов	Сече ние про во дов, мм2	гор.	верт.	Дн,мм	Диз,мм	а,мм	Вес фазы,кг
РТВ, РТУ, РТГ	10	400	0,35	400	-	-	25	6	9,8	1,7	50	10	2	2×300	9	10	1250	950	405	475
РТВ, РТУ, РТГ	10	400	0,45	400	-	-	25	6	9,8	1,7	50	10	2	2×300	7	14	1260	960	585	475
РТВ, РТУ, РТГ	10	630	0,25	630	-	-	40	6	15,6	2,9	50	12	2	2×300	6	12	1185	885	495	505
РТВ, РТУ, РТГ	10	630	0,40	630	-	-	32	6	12,6	3,9	50	12	2	2×300	8	12	1235	935	495	880
РТВ, РТУ, РТГ	10	630	0,56	630	-	-	23	6	9,2	4,6	50	12	2	2×300	7	12	1540	1240	495	955
РТВ, РТУ, РТГ	10	1000	0,14	1000	-	-	63	6	24,6	3,7	50	12	3	3×300	7	12	1200	900	495	605
РТВ, РТУ, РТГ	10	1000	0,22	1000	-	-	49/55*	6	19/21,6*	4,8	50	14	3	3×300	7	14	1320	1020	585	723
РТВ, РТУ, РТГ	10	1000	0,28	1000	-	-	45	6	17,7	5,8	50	14	3	3×300	7	16	1360	1060	675	804
РТВ, РТУ, РТГ	10	1000	0,35	1000	-	-	37	6	14,6	6,7	50	14	3	3×300	9	14	1410	1110	585	894
РТВ, РТУ, РТГ	10	1000	0,45	1000	-	-	29	6	11,4	7,5	50	12	3	3×300	9	14	1550	1250	585	840
РТВ, РТУ, РТГ	10	1000	0,56	1000	-	-	24	6	9,4	8,7	50	12	3	3×300	9	16	1570	1270	675	900
РТВ, РТУ, РТГ	10	1600	0,14	1600	-	-	66/79*	6	25,8/31*	6,6	50	14	5	5×300	8	18	1335	1035	765	950
РТВ, РТУ, РТГ	10	1600	0,20	1600	-	-	52/60*	6	20,5/23,5*	8,4	50	14	5	5×300	10	16	1485	1185	675	1090
РТВ, РТУ, РТГ	10	1600	0,25	1600	-	-	49	6	19,3	9,1	50	16	5	5×300	9	16	1730	1430	675	1520
РТВ, РТУ, РТГ	10	1600	0,35	1600	-	-	37	6	14,7	11,7	50	12	5	5×300	12	16	1715	1415	765	1258
РТВ, РТУ***,РТГ	10	2500	0,14	21502500*	70	-	66/79*	6	25,8/31*	11,9	50	14	7	7×300	10	16	1705	1405	675	1457

Продолжение таблицы

Тип реактора				Расчетные данные								Конструктивные данные
Расположение фаз	Класс напря жения, кВ	Номи наль ныйток, А	Номи наль ное инду ктив ное сопро тивле ние, Ом	Длитель но допус тимый ток при естест венном охлаж дении, А	Количество охлаждающего воздуха, м3/мин		Элек троди нами ческая стой кость, кА	Терми ческая стойкость,		Потери на фазу, кВт	Частота, Гц	Чис ло коло нок фазы	Кол. па рал лель ных про во дов	Сече ние про во дов, мм2	Количест во витков в рядах		Дн, мм	Диз, мм	а, мм	Вес фазы, кг
Расположение фаз	Класс напря жения, кВ	Номи наль ныйток, А	Номи наль ное инду ктив ное сопро тивле ние, Ом	Длитель но допус тимый ток при естест венном охлаж дении, А	на 2 или 3 фазы	на одну фазу	Элек троди нами ческая стой кость, кА	с	кА	Потери на фазу, кВт	Частота, Гц	Чис ло коло нок фазы	Кол. па рал лель ных про во дов	Сече ние про во дов, мм2	гор.	верт.	Дн, мм	Диз, мм	а, мм	Вес фазы, кг
РТВ, РТУ***,РТГ	10	2500	0,20	21502500*	70	-	52/60*	6	20,5/23,5*	15,2	50	12	7	7×300	12	16	1765	1465	720	1442
РТГ	10	2500	0,25	2150	-	70	49	6	19,2	17,5	50	15	7	7×300	14	14	1945	1645	675	1535
РТГ	10	2500	0,35	2000	-	70	37	6	14,5	22,7	50	14	7	7×300	15	16	2020	1720	675	1600
РТГ**	10	4000	0,10	3750	-	70	97	6	38,1	20,2	50	12	10	10×300	12	16	1815	1515	765	1320
РТГ____________	10	4000	0,18	3200	-	100	65	6	25,6	32,3	50	12	10	10×300	15	18	1940	1640	855	1725
* Для реакторов с горизонтальным расположением фаз. Для секционной обмотки расстояние между средними и крайними выводами равно 0,5·а.* Принудительное воздушное охлаждение только для вертикального и углового (ступенчатого) расположения фаз.

Тип реактора				Данные для монтажа
Расположение фаз	Класс напря жения, кВ	Номинальный ток, А	Номинальное индуктивное сопротивление, Ом	Н1,мм	Н2,мм	Н3,мм	l1,мм	l2,мм	l3,мм	x,мм	y,мм	y1,мм	S,мм	S1,мм
РТВ, РТУ, РТГ	10	400	0,35	1045	2005	2965	501	555	555	1000	330	0	1700	1800
РТВ, РТУ, РТГ	10	400	0,45	1225	2365	3505	501	555	555	1000	320	0	1700	1800
РТВ, РТУ, РТГ	10	630	0,25	1135	2265	3355	501	595	635	950	380	0	1700	1800
РТВ, РТУ, РТГ	10	630	0,40	1135	2335	3465	501	635	705	1000	470	90	1750	1850
РТВ, РТУ, РТГ	10	630	0,56	1135	2265	3355	501	595	635	1130	540	125	2000	2100
РТВ, РТУ, РТГ	10	1000	0,14	1135	2415	3655	501	745	785	1000	450	0	1850	1950
РТВ, РТУ, РТГ	10	1000	0,22	1225	2555	3775	501	635	745	1050	520	100	2000	2000
РТВ, РТУ, РТГ	10	1000	0,28	1315	2735	4045	501	635	745	1050	550	130	2000	2100
РТВ, РТУ, РТГ	10	1000	0,35	1225	2515	3695	501	595	705	1100	620	200	1900	2000

Продолжение таблицы

Тип реактора				Данные для монтажа
Расположение фаз	Класс напряжения, кВ	Номинальныйток, А	Номинальное индуктивное сопротивление, Ом	Н1,мм	Н2,мм	Н3,мм	l1,мм	l2,мм	l3,мм	x,мм	y,мм	y1,мм	S,мм	S1,мм
РТВ, РТУ, РТГ	10	1000	0,45	1225	2515	3655	501	555	705	1150	600	180	2050	2200
РТВ, РТУ, РТГ	10	1000	0,56	1315	2585	3815	501	555	595	1150	750	330	2000	2100
РТВ, РТУ, РТГ	10	1600	0,14	1405	2915	4315	501	635	745	1050	580	240	2150	2100
РТВ, РТУ, РТГ	10	1600	0,20	1315	2735	4045	501	635	745	1100	710	370	2200	2150
РТВ, РТУ, РТГ	10	1600	0,25	1315	2775	4155	501	705	785	1250	800	370	2350	2500
РТВ, РТУ, РТГ	10	1600	0,35	1405	2915	4275	501	595	745	1250	890	460	2250	2500
РТВ, РТУ, РТГ	10	2500	0,14	1315	2775	4195	501	745	785	1150	830	410	2650	2500
РТВ, РТУ, РТГ	10	2500	0,20	1360	2865	4290	501	705	785	1250	950	530	2650	2550
РТГ	10	2500	0,25	1315	-	-	501	-	-	1400	1100	680	2550	-
РТГ	10	2500	0,35	1315	-	-	501	-	-	1500	1200	700	2500	-
РТГ	10	4000	0,10	1405	-	-	501	-	-	1300	1000	570	3050	-
РТГ	10	4000	0,18	1495	-	-	501	-	-	1450	1170	740	2900	-

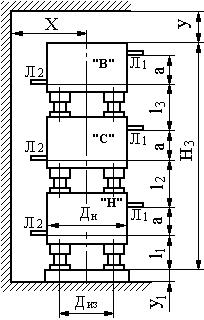

Реактор с вертикальным расположением фаз (РТВ)

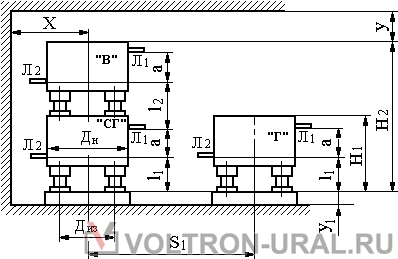

Реактор с угловым (ступенчатым) расположением фаз (РТУ)

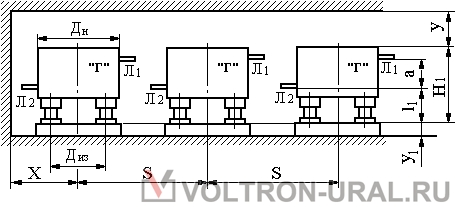

Реактор с горизонтальным расположением фаз (РТГ)

ТАБЛИЦА ТЕХНИЧЕСКИХ ДАННЫХ ОДИНАРНЫХ РЕАКТОРОВ (серия РТ, исполнения УХЛ ; Т, категории размещения 1; 2; 3) – ТУ 3411-003-57665802-2012

Тип реактора				Расчетные данные					Конструктивные данные									Данные для монтажа
Расположение фаз	Класс напря жения, кВ	Номи наль ный ток, А	Номи наль ное ин дуктив ное соп ротив ление,Ом	Элект ро дина мичес кая стой кость,кА	Термическая стойкость		Потери на фазу, кВт	Частота, Гц	Число коло нок фазы	Кол. па рал лель ных про во дов	Сече ние про во дов, мм.кв	Кол. вит ков в рядах		Dн,мм	Dиз,мм	а,мм	Весфазы,кг	Н1,мм	l1,мм	X,мм	h*,мм	Y1,мм	S,мм
					с	кА						гориз.	верт.

РТГ	10- 20	1000	0,45	44,7	6	17,5	7,9	50	14	3	3×300	9	14	1690	1390	585	950	1305	615	978	600	706	2500
РТГ	10- 20	1000	0,56	38,3	6	15	9	50	14	3	3×300	9	14	1840	1540	585	1010	1305	615	1181	750	855	2500
РТГ	10- 20	1600	0,25	63,6	6	24,9	11,5	50	14	4	4×300	9	14	1690	1390	585	950	1305	615	1200	800	807	2500
РТГ	10- 20	1600	0,35	52,5	6	20,6	14,2	50	14	4	4×300	9	16	1780	1480	675	1070	1395	615	1250	890	910	2500
РТГ	10- 20	2500	0,14	82,9	6	32,5	14,6	50	14	6	6×300	10	16	1620	1320	675	1030	1395	615	1200	830	930	2600
РТГ	10- 20	2500	0,20	71,2	6	27,9	18,3	50	14	6	6×300	9	18	1840	1540	765	1190	1485	615	1300	950	978	2500
РТГ	10- 20	2500	0,25	63,6	6	24,9	20,7	50	14	6	6×300	11	16	1960	1660	675	1250	1395	615	1384	1100	1050	2700
РТГ__________	10- 20	2500	0,35	52,5	6	20,6	25,8	50	14	6	6×300	10	20	2035	1735	855	1500	1575	615	1500	1200	1150	2900
* Для категорий размещения 2; 3 (внутренняя установка)

Реакторы на класс напряжения 15¸20 кВ для внутренней и наружной установки имеют только горизонтальное расположение фаз.

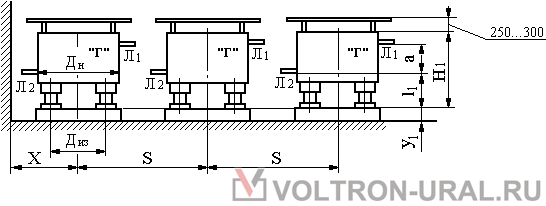

Горизонтальная установка для реакторов на 10¸20 кВ исполнения УХЛ1; Т1

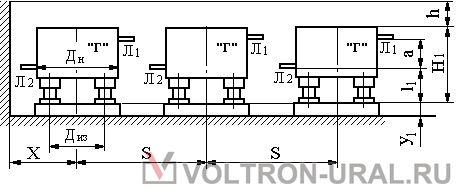

Горизонтальная установка для реакторов на 15¸20 кВ исполнения УХЛ; Т категорий размещения 2; 3
